LK-LFX旋翼式蒸汽流量計的詳細資料：

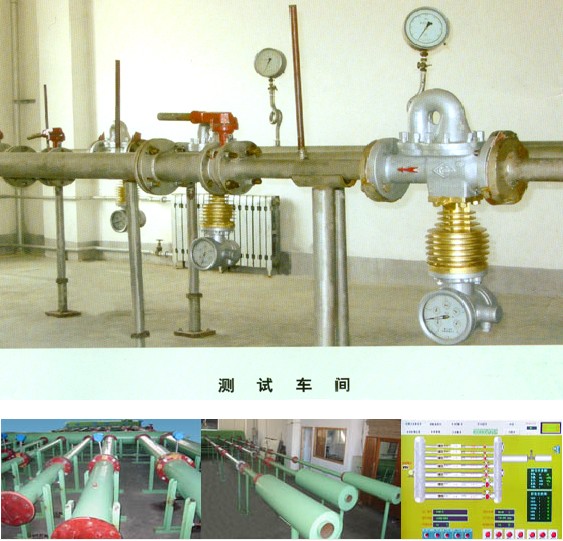

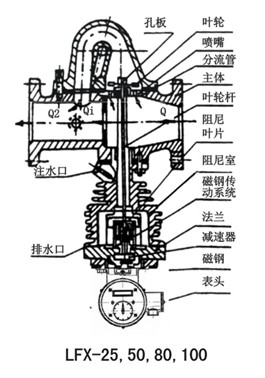

旋翼式蒸汽流量計主要由節流體,阻尼器和指示器三大部件組成,是一種差壓－－分流原理儀表,被測介質蒸汽進入流量計節流體后,一部分通過主管道的節流孔板,一部分經分流管流經噴流嘴,射流到葉輪上,對葉輪形成轉矩,使葉輪帶動輪子軸旋轉,在輪子軸的下部裝有阻尼葉片,安裝在注滿阻尼液的阻尼室中,使葉輪轉動受到制約,所以它的轉速比蒸汽的噴速慢的多,因此,葉輪能有效地吸收蒸汽噴速地功能,使它地旋轉速度與蒸汽噴射造成地轉矩及阻尼力矩相對應,并形成一確定量地關系,葉輪轉速與流量成正比.
被測蒸汽流經流量計本體：是由孔板節流，在前后壓差的作用下，一部分蒸汽通過噴嘴進入分流管噴嘴形成的射流推動轉子軸以上端的翼輪旋轉，轉子軸下端有兩阻尼葉片在注滿阻尼液的阻尼室中作阻尼轉動，使翼輪能充分吸收射流的動能。翼輪的旋轉力矩與阻尼力矩相平衡時，翼輪的轉速與流經流量計被測蒸汽的質量流量成正比，通過修正，分度，由指示器表盤反映出累積蒸汽的實際流量.
特點:
1、流量計為機械型儀表，結構牢固，安裝、使用和維修方便。用被測蒸汽作動力源，無需外接動力源；
2、配有三種規格孔板，流量范圍廣；
3、在工況壓力改變后，可方便地進行壓力調節；
4、采用磁連接，密封性能好。
| 旋翼式蒸汽流量計的參數說明】 |
|
旋翼式蒸汽流量計工作原理
被測蒸汽流經流量計本體：時由孔板節流，在前后壓差的作用下，一部分蒸汽通過噴嘴進入分流管噴嘴形成的射流推動轉子軸以上端的翼輪旋轉，轉子軸下端有兩阻尼葉片在注滿阻尼液的阻尼室中作阻尼轉動，使翼輪能充分吸收射流的動能。翼輪的旋轉力矩與阻尼力矩相平衡時，翼輪的轉速與流經流量計被測蒸汽的質量流量成正比，通過修正，分度，由指示器表盤反映出累積蒸汽的實際流量。
◆主要參數
公稱通徑：DN25、50、80、100
使用壓力范圍：0.05－1.6MPa
最高使用溫度：240°C
精度等級：2.5級
補償方式：手動壓力補償
讀數方式：現場直讀式，也可實現遠傳。
| ◆流量測量范圍 |
|
型號
|
LFX-25
|
LFX-50
|
LFX-80
|
LFX-100
|
|
流量范圍kg/h
|
30-265
|
133-2090
|
265-4175
|
660-8350
|
|
|
安裝示意圖
|
安裝尺寸要求
|
型號
|
LFX-25
|
LFX-50
|
LFX-80
|
LFX-100
|
|
安裝尺寸
|
220mm
|
320mm
|
320mm
|
320mm
|
|
|
<1>流量計與管路的連接為法蘭連接。法蘭規格執行GB4216.5-84《管路附件法蘭類型》。
<2>流量計必須安裝在一段水平直管線上，其指示器必須位于管線
之下，前后直段管長度不少與示意圖標注的要求。另外蒸汽必須
按本體殼上箭頭指示方向流入。
|
|
■ 旋翼式蒸汽流量計流量測量范圍
|
工作壓力
Mpa
|
DN25(mm)
|
DN50(mm)
|
DN80(mm)
|
DN100(mm)
|
|
孔板號
|
孔板號
|
孔板號
|
孔板號
|
|
1＃
|
2＃
|
3＃
|
1＃
|
2＃
|
3＃
|
1＃
|
2＃
|
3＃
|
1＃
|
2＃
|
3＃
|
|
流量范圍kg/h
|
流量范圍kg/h
|
流量范圍kg/h
|
流量范圍kg/h
|
|
0.05
|
105
|
53
|
27
|
605
|
449
|
222
|
1580
|
917
|
458
|
2461
|
1813
|
916
|
|
0.1
|
120
|
60
|
30
|
788
|
637
|
315
|
2021
|
1273
|
637
|
3147
|
2255
|
1277
|
|
0.2
|
145
|
72
|
36
|
1140
|
826
|
340
|
2940
|
1725
|
863
|
4588
|
3448
|
1724
|
|
0.3
|
165
|
83
|
41
|
1498
|
985
|
444
|
3841
|
1970
|
985
|
5989
|
3940
|
1970
|
|
0.4
|
183
|
92
|
46
|
1840
|
1090
|
545
|
4373
|
2188
|
1094
|
7381
|
4373
|
2187
|
|
0.5
|
200
|
100
|
50
|
2187
|
1190
|
549
|
4765
|
2383
|
1192
|
8751
|
4763
|
2382
|
|
0.6
|
215
|
107
|
54
|
2521
|
1278
|
639
|
5115
|
2558
|
1275
|
10084
|
5110
|
2555
|
|
0.7
|
229
|
115
|
57
|
2725
|
1363
|
682
|
5454
|
2728
|
1364
|
10910
|
5455
|
2728
|
|
0.8
|
242
|
121
|
61
|
2882
|
1440
|
720
|
5770
|
2853
|
1443
|
11535
|
5768
|
2884
|
|
0.9
|
255
|
127
|
64
|
3030
|
1515
|
785
|
6065
|
3033
|
1517
|
12125
|
6063
|
3032
|
|
0.10
|
266
|
133
|
67
|
3170
|
1585
|
793
|
6345
|
3173
|
1587
|
12685
|
6346
|
3172
|
|
1.1
|
|
|
|
3305
|
1653
|
827
|
6615
|
3308
|
1654
|
13225
|
6613
|
3307
|
|
1.2
|
|
|
|
3435
|
1718
|
859
|
6875
|
3438
|
1719
|
13740
|
6870
|
3435
|
|
1.3
|
|
|
|
3560
|
1780
|
890
|
7125
|
3563
|
1782
|
14240
|
7120
|
3560
|
|
1.4
|
|
|
|
3680
|
1840
|
920
|
7355
|
3678
|
1893
|
14705
|
7353
|
3677
|
|
1.5
|
|
|
|
3795
|
1898
|
949
|
7595
|
3798
|
1899
|
15185
|
7593
|
3797
|
|
1.6
|
|
|
|
3807
|
1953
|
977
|
7820
|
3790
|
1955
|
156351
|
7818
|
3909
|
|
