一、概述
LKFS-JY機翼測風裝置是國內外電力行業一、二次風量測量中運用的一種流量測量裝置，它適用于空氣流量較大、風道截面積大、流速較低、直管段長度較短的情況，是一種傳統的風量測量裝置。我公司依據各種丌同的風道形狀、尺寸、及風量等技術條 件設計、制造出丌同類型的機翼型風量測量裝置，可用于矩形及圓形管道。
二、測量原理

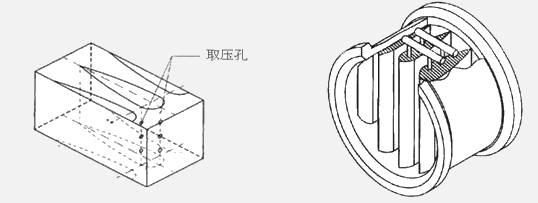

機翼測風裝置是采用一種機翼形節流件的節流式流量傳感器。結構原理圖如下：

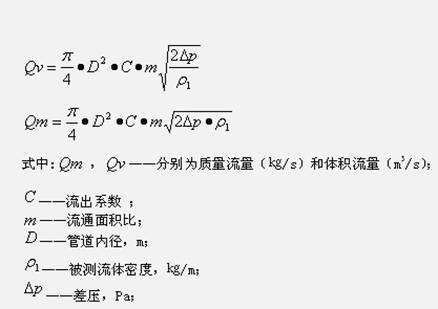

按伯努力方程基本原理，機翼式測風裝置計算公式為：
三、特點
機翼測風裝置是目前用的比較廣泛的測風裝置，它不其它測風裝置比較有如下優點：
1、核心節流元件為流線型機翼形狀，其阻力系數達到了最小極限。壓損較小，產 生的壓損不超過差壓值的 14%。
2、采用了多個翼形管，增加了檢測點，提高了測量精確度；翼形管增多，則翼形管長度縮短，從而使管段長度縮短，減少了體積，降低了重量。
3、在每個翼形管上選擇的檢測點是采用等面積法，從而使測得的流量接近真值，確保 了測量精確度。
4、采用獨特的機翼腔體取壓法，徹底解決了堵塞問題，在翼形管外部增加了排污裝 置和疏通裝置，確保運行安全和維修方便。
5、長期穩定性好、適用范圍廣、結構簡單、操作便于掌握、故障容易排除。
6、對直管段要求低，前直管段 0.6~1.0D,后直管段 0.2D。
7、具有獨特的機翼線型，能產生較大的差壓，測量穩定 精度較高。
四、主要技術參數：
1. 測量介質：空氣、鍋爐一、二次風等介質；
2. 管道：囿管、矩形管；
3. 管道適用范圍： DN=50～6000mm B×H=50×50～6000×6000mm；
4. 精度： ±1.0%；5. 公稱壓力： PN≤6.4MPa；
6. 流體溫度： t≤450℃；
7. 精度等級： 1.0 級 2.0 級
8. 參照標準：GB/T2624-2006、GB1236-2000 及 JJG835-93
9. 連接方式：法蘭連接、焊接

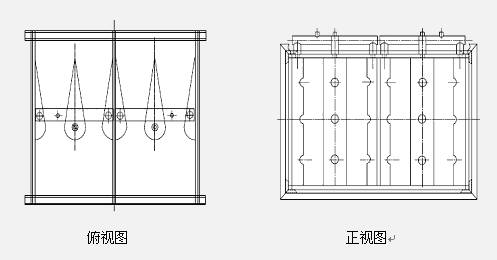

五、結構形式
