孔板流量計計算公式和工作原理：

孔板流量計的計算公式是什么？孔板流量計主要用于哪些行業？孔板流量計的測量精度究竟如何？孔板流量計的基本工作原理是什么？

在管道內部裝上孔板或噴咀等節流件,由于節流件的孔徑小于管道內徑,當流體流 經節流件時,流束截面突然收縮,流速加快。


充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。
在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：

c－流出系數　　無量綱　
d－工作條件下節流件的節流孔或喉部直徑
D－工作條件下上游管道內徑
qm－質量流量　Kg/s
qv－體積流量　m³/s
ß－直徑比d/D  無量綱
流體的密度Kg/m³

1、基本原理

在管道內部裝上孔板或噴咀等節流件，由于節流件的孔徑小于管道內徑，當流體流經節流件時，流速截面突然收縮，流速加快。節流件后端流體的靜壓力降低，于是在節流件前后產生靜壓力差（見圖1），該靜壓力差與流過的流體流量之間有確定的數值關系，符合。用差壓變送器（或差壓計）測量節流件前后的差壓，實現對流量的測量。

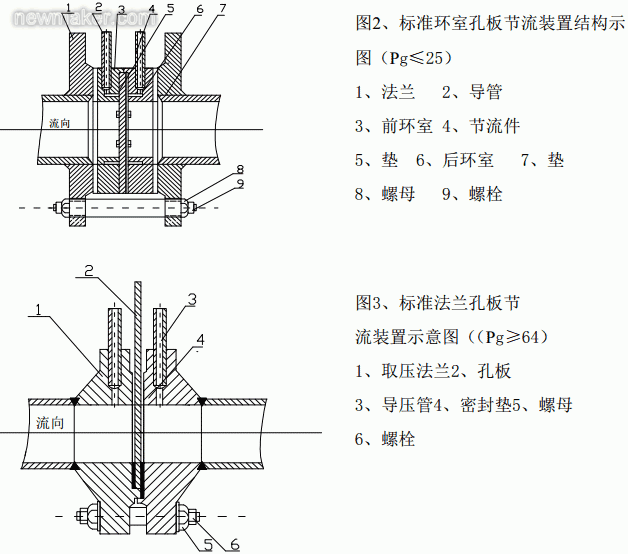

2、節流裝置的結構如圖2、3所示：

安裝要求

節流裝置的安裝和使用與下列管段和管件有關：節流件上游側第一阻力件、第二阻力件，節流件下游側第一阻力件，從節流件上游第二阻力件到下游第一阻力件之間的管段以及差壓訊號管路等。

本文來源：http://m.027j.com/（本文原文：孔板流量計的基本工作原理）
